คำนวณรัศมีเครน (Crane Radius) มีผลต่อ “ตัน/ราคา” ยังไง
รัศมีเครน (Crane Radius) คือระยะบนพื้นจาก ศูนย์กลางหมุนของเครน ถึง แนวดิ่งของจุดยก.
ยิ่งรัศมีมาก ความจุยกจาก Load Chart จะลดลง และอาจต้องขยับตำแหน่งตั้งเครนหรือเปลี่ยนรุ่น ส่งผลต่อ ราคา โดยตรง
หน้านี้รวมวิธีวัดจากหน้างาน สูตรคำนวณเร็วบนพื้น (X,Y), ตัวอย่างจริง, และ มินิคำนวณ ให้ลองคร่าว ๆ ก่อนคุยใบเสนอราคา

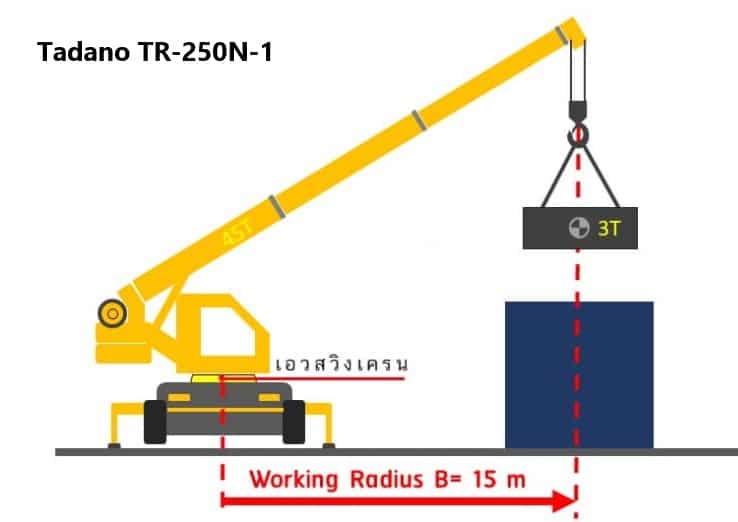

แผนภาพอธิบายความสัมพันธ์ระหว่างรัศมี (Radius) และความสูงเอื้อม (Height)
รัศมีเครนคืออะไร (นิยามที่ใช้ภาคสนาม)
ในภาคสนาม เราวัด ระยะบนพื้น (horizontal) จาก ศูนย์หมุนเครน ถึง ตำแหน่งทิ้งดิ่งของโหลด
โดยไม่สนความสูงบูมในนิยามระยะพื้น (ความสูงจะไปมีผลกับมุมบูม/ส่วนต่อทด และสะท้อนเป็น “ความจุยกตามรัศมี” ใน Load Chart)
วัดรัศมีจากผัง/หน้างานอย่างไร
จากผัง (Plan View)
- วางจุดตั้งเครนคร่าว ๆ บนผัง (Centerline หมุน)
- วัดระยะ X (ตั้งฉาก) และ Y (ตามแนว) จากจุดนั้นถึงจุดยก
- รัศมีบนพื้น =
√(X² + Y²)(เมตร)
จากหน้างาน (On Site)
- กำหนดจุดตั้งเครนคร่าว ๆ ด้วยสเปรย์/หมุด
- วัดระยะตรงสู่จุดทิ้งดิ่งของโหลด (ไม่ต้องคำนึงถึงความสูง)
- ทำเครื่องหมายจุดอ้างอิง สำหรับ Survey/ปรับจุดจริงภายหลัง
สูตรคำนวณเร็วจากระยะ X,Y + มินิคำนวณ
สูตร: รัศมี (เมตร) = √(X² + Y²) โดย X,Y คือระยะบนพื้นจากจุดตั้งเครนถึงจุดยก (ตามแกนสองทิศ)
ตัวอย่างคำนวณจริง + ผลต่อ Load Chart
ตัวอย่าง
จากผังได้ X = 6.5 ม., Y = 9.0 ม. ⇒ รัศมี = √(6.5² + 9²) ≈ √(42.25 + 81) ≈ √123.25 ≈ 11.10 ม.
โหลดรวม (ของ + อุปกรณ์ยก) ≈ 2.8 ตัน → ต้องเปิด Load Chart ของรุ่นที่เลือกในคอลัมน์รัศมี 11 ม. (หรือเผื่อ 12 ม.) เพื่อดูความจุยกที่ความสูงต้องการ
แนวคิดการเผื่อ
- เผื่อรัศมี +1–2 ม. สำหรับความคลาดเคลื่อน onsite
- พิจารณาความสูงตั้งฉาก/สิ่งกีดขวาง—มีผลต่อมุมบูม/ส่วนต่อทด
- หากค่าจาก Load Chart เฉียดขีดจำกัด → ขยับตำแหน่ง/ใช้รุ่นใหญ่ขึ้น
| รัศมีบนพื้น (ม.) | แนวโน้มความจุยก (เชิงแนวคิด) | ข้อสังเกต |
|---|---|---|
| 6–8 | สูง | มุมบูมชัน—ความจุยกสูงกว่า |
| 9–12 | ปานกลาง | รัศมีเพิ่ม—ความจุเริ่มลด |
| 13–16 | ต่ำลง | อาจต้องรุ่นใหญ่ขึ้นหรือเปลี่ยนตำแหน่งตั้ง |
ตารางนี้เป็น “แนวโน้ม” เท่านั้น—การตัดสินใจต้องยึด Load Chart รุ่นจริง เสมอ
เช็กลิสต์เตรียมไซต์ก่อนคอนเฟิร์มรุ่น
ส่งข้อมูล
- ลิงก์แผนที่/พิกัด + เวลาเริ่มงาน
- รูป/วิดีโอทางเข้า–จุดตั้ง–เหนือศีรษะ
- รายละเอียดโหลด: น้ำหนัก/จุดยก/ขนาด
เอกสาร
- Lifting Plan + Load Chart รุ่น
- Method Statement, JSA/Risk Assessment
- บันทึกตรวจสภาพ + ใบอนุญาตผู้ขับ
ความปลอดภัย
- Outrigger Mat ตามสเปกพื้น
- กำหนด Wind Limit/เกณฑ์หยุดงาน
- Signalman คนเดียว + ช่องสื่อสารเดียว
FAQ
1) ใช้มุมบูม/ความสูงคำนวณรัศมีได้ไหม?
ทำได้ในเชิงเรขาคณิต แต่ภาคสนามนิยมวัด “ระยะพื้น” จากผัง/ไซต์เพื่อความแม่นระยะ และไปอ้างอิง Load Chart แทน
2) ถ้ารัศมีเพิ่มเล็กน้อยจะกระทบมากไหม?
ขึ้นกับรุ่นและช่วงโค้งกราฟ—บางช่วงความจุ “ตกแรง” มาก ควรเผื่อ 1–2 ม. และตรวจคอลัมน์ถัดไปใน Load Chart
3) ต้องเผื่ออะไรอีกนอกจากรัศมี?
เผื่อพื้นที่ Outrigger, มุมเข้าถึง, สิ่งกีดขวาง, ความสูงงาน, และข้อกำหนดเข้าไซต์ (เอกสาร/เวลา/ความปลอดภัย)
