Engineering Guide
คำนวณรัศมีเครน กระทบ “ตัน” และราคาอย่างไร
รัศมีเครน (Crane Radius) คือระยะจากจุดหมุนเครนถึงแนวดิ่งของโหลด ขนาดรัศมีที่ยาวขึ้นทำให้กำลังยกจริง “ลดลง” ตามโหลดชาร์ตของรุ่น
บทความนี้สรุปวิธีวัดรัศมี–ความสูง, ตัวอย่างผลกระทบต่อขนาดตัน/ราคา และมี มินิเคลคูเลเตอร์ ช่วยตั้งต้นก่อนขอใบเสนอราคา

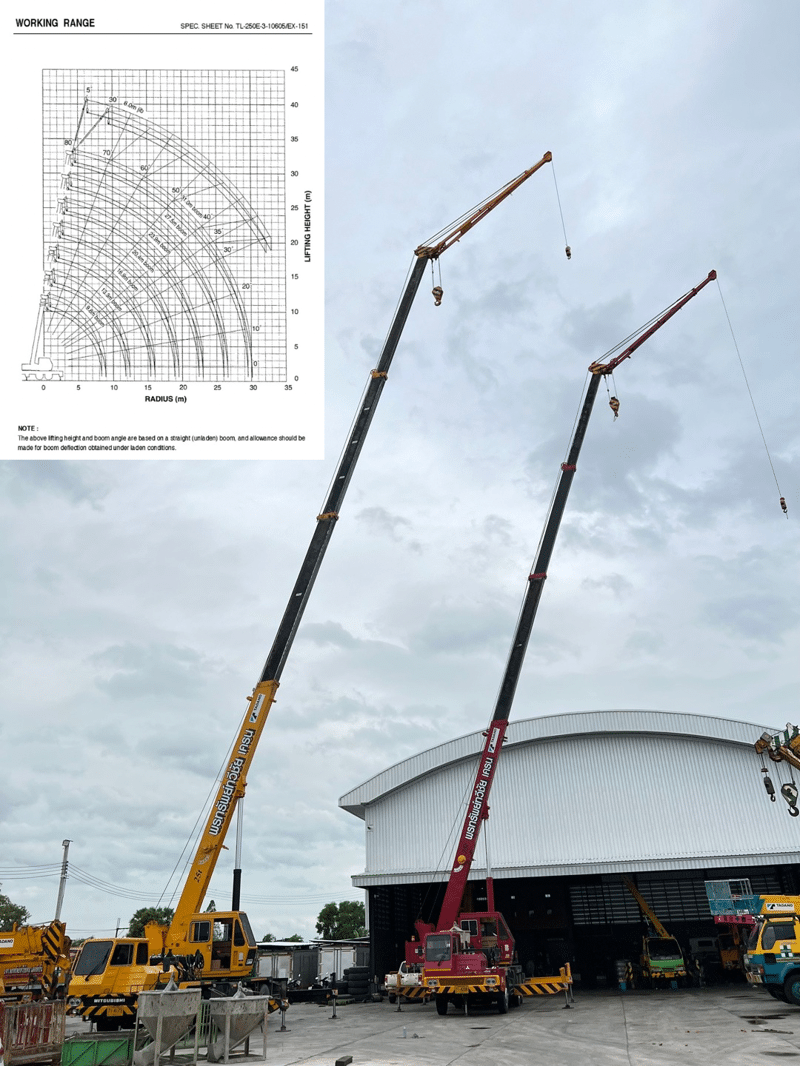

คำนวณรัศมีเครน ส่งผลต่อขนาดตันและราคา
รัศมีเครนคืออะไร วัดยังไง
นิยาม
Radius = ระยะแนวนอน จากจุดหมุนเครนถึงแนวดิ่งของโหลด ณ จุดยก/วาง (หน่วย: เมตร)
- วัดจาก center of rotation ไม่ใช่หน้า Outrigger
- ต้องทราบ ความสูงยก (hook height) และสิ่งกีดขวาง
- พิจารณามุมบูม–การใช้ Jib/ปุ้งกี๋/อุปกรณ์พิเศษ
ทำไมสำคัญ
โหลดชาร์ตของเครนระบุน้ำหนักที่อนุญาตตาม รัศมี + มุมบูม + ความสูง. เมื่อรัศมีเพิ่ม → ความสามารถยกลด → อาจต้องขยับรุ่น/วางตำแหน่งใหม่
มินิเคลคูเลเตอร์ (ตั้งต้นก่อนดูโหลดชาร์ตรุ่นจริง)
*เป็นเพียงการตั้งต้น ปักใจไม่ได้ ต้องยืนยันด้วยโหลดชาร์ต “รุ่นจริง” และสำรวจหน้างาน
รัศมีกับขนาดตัน/ราคา (ภาพรวม)
| เงื่อนไข | ผลต่อรุ่น/ตัน | ผลต่อราคา |
|---|---|---|
| เพิ่มรัศมี 4–6 ม. (ความสูงเท่าเดิม) | มักต้อง “ขยับรุ่น” 1 สเต็ป | ราคา/วันอาจเพิ่ม 15–30% |
| ต้องผ่านสิ่งกีดขวาง/ยกข้ามอาคาร | ต้องใช้บูมยาว/จุดตั้งใกล้ขึ้น | มีค่าเตรียมพื้นที่/Mat/คนคุมเส้นทาง |
| ไซต์พื้นอ่อน/เอียง/ลมแรง | จำกัดรัศมีใช้งานจริง | อาจต้องรุ่นใหญ่ขึ้น + เวลาเพิ่ม |
ตัวเลขเป็นแนวทาง — สเปกจริงขึ้นกับโหลดชาร์ตรุ่น, มุมบูม, Jib/Attachment และผลสำรวจหน้างาน
เช็กลิสต์ส่งข้อมูลเพื่อขอใบเสนอราคา
- พิกัด/แผนที่ + วัน–เวลาเริ่มงาน
- รูป/วิดีโอ: ทางเข้า พื้นที่ตั้งรถ สิ่งกีดขวาง
- น้ำหนัก–ขนาดชิ้นงาน + ระยะรัศมี/ความสูง “ที่ต้องการ”
- ข้อกำหนดความปลอดภัย/เอกสาร (Permit, ประกัน, Lifting Plan ฯลฯ)
ส่งทาง LINE เพื่อประเมินสเปกเบื้องต้นและออกใบเสนอราคาเร็วขึ้น
อ่านต่อ
FAQ
รัศมีวัดจากตรงไหนแน่?
วัดจากจุดหมุนเครน (center of rotation) ถึงแนวดิ่งของโหลด ณ จุดยก/วาง ไม่ใช่หน้า Outrigger
ต้องเผื่อระยะความปลอดภัยเท่าไร?
ขึ้นกับคู่มือรุ่น/โหลดชาร์ตและผลสำรวจหน้างาน โดยทั่วไปควรเผื่อจากสิ่งกีดขวางและเส้นทางสวิงอย่างเหมาะสม
ทำไมบางทีรุ่นตันสูงกว่าน้ำหนักจริงหลายเท่า?
เพราะรัศมี/ความสูงทำให้กำลังยกที่อนุญาตลดลง จึงต้องใช้รุ่นใหญ่ขึ้นเพื่อความปลอดภัย
ถ้ารัศมีไกลมากทำอย่างไรดี?
พิจารณาเปลี่ยนจุดตั้ง, ใช้บูม/จิ๊บเสริม, หรือแบ่งเฟสการยก—ให้ทีมวิศวกรรมช่วยวาง Lifting Plan
อยากให้ทีมช่วยคำนวณรัศมีและเลือกสเปกให้พอดี?
